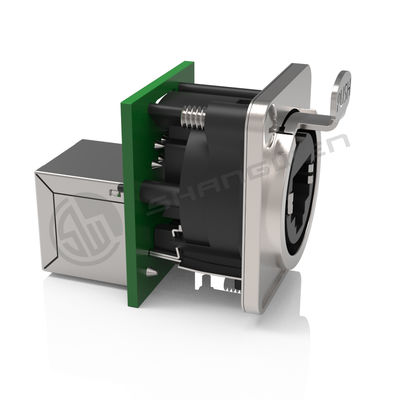

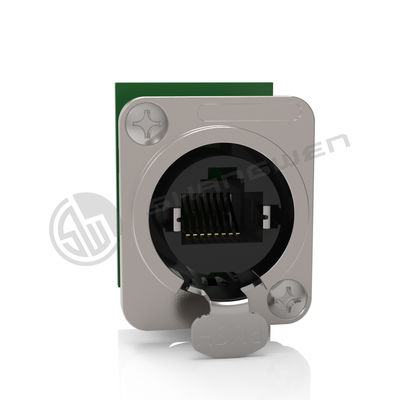

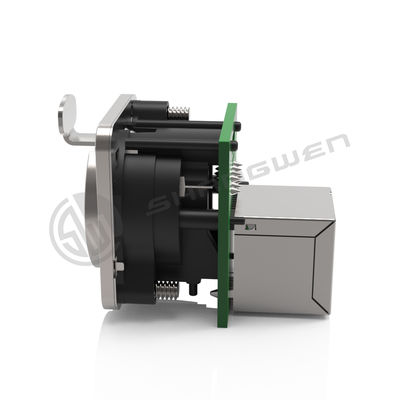

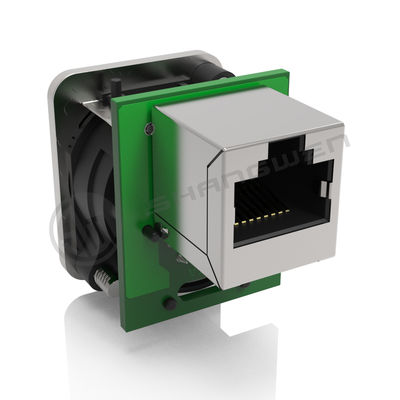

D-Shape Panel Mount Ethercon Ethernet RJ-45 Chassis Connector Indoor Cat 5e 8P Pins LED Application Network Signal D-RJ45

起源の場所	中国広州
ブランド名	SHANGWEN
モデル番号	SW8FD-NGH
最小注文数量	10個
価格	$2 / piece

試供品およびクーポンのための私に連絡しなさい。

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

商品の詳細

定格電流	1.5a	IPレベル	IP44
タイプ	RJ45ソケット	応用	イーサネット
性別	女性	産業用電子機器	アクセサリー
サービスライフ	> 1000回
ハイライト	RJ-45 Chassis Connector , RJ45 Chassis Connector , LED D-Shape Panel Mount Connector

メッセージ

製品の説明

Products Description

Signal connector series-RJ45 connector

Based on a safety lock on the basis of RJ45 connection, is widely used in professional audio, video, lighting and other network equipment, the socket is designed to become the standard in the design of industrial equipment panel installation, this type D size design perfect match the panel installation, RJ45 this in general formula design with metal blank and locking system at the same time, Includes panel mounting screws.

Model：SW8FD-NGH（indoor use）

☑D-shape panel connector with uniform metal flange and standard D-style installation size

☑Install from the rear of the panel

☑The rear end is a feedthrough RJ45
☑Mountable from the front or rear of the panel Complies with CAT 5e according to TIA/EIA568B and ISO/IEC11801 standard

1. Electrical parameters

Contact resistance	＜10mΩ
Rated current	1.5 A
Rated voltage	50 V
Insulation resistance	≥0.5GΩ
Dielectric strength	1KV DC
Frequencyrange	1-100 MHz
Transmission performance	CAT 5e

2. Mechanical parameters

Service life	＞1000 mating cycles
Insertion force	≤ 20 N
Locking device	latch lock
Chassis shape	D style

3. Material and environmental parameters

Shell	Zinc diecast
Contacts	Bronze
Insert	PBT
Contact surface	Au
Shell surface	Ni
Temperature range	-30℃to +80℃

4. Standard

Standard

TIA/EIA586B,IEC11801

4.Size reference (unit /mm)

5.Internal structure reference

6. Installation instructions with SW8MC-A plugs
